В целях упорядочивания структуры диспетчерских наименований оборудования и недопущения дублирования или двусмысленности введено понятие "логический код". Логический код представляет собой 11-значное число, в котором зашифровано к какому АО-Энерго, какой ПС принадлежит то или иное оборудование. Аналогичным образом кодируются и данные о присоединении (точке учета), например код 63160100102 означает, что точка учета находится в составе ОДУ Урала (код - 63), ОАО Пермэнерго (код - 16), на ПС Северной (код - 01), линия "ПГРЭС-Северная" (порядковый номер этого присоединения - 001), тип учитываемой энергии - "активная приём" (код - 02).

Кодировка вида измеряемой энергии:

• 01 - активная отдача
• 02 - активный прием
• 03 - реактивная отдача
• 04 - реактивный прием

Для организации передачи информации о перетоках электрической энергии от нижестоящего объекта (например, подстанции) к вышестоящему объекту (АО-Энерго или Предприятие МЭС), а так же для совместимости программного обеспечения, реализующего АСКУЭ, создан макет передачи данных 63002.

Макет 63002 имеет следующий формат:

• заголовок макета //63002
• дата в формате YYYY.MM.DD (например, 2003.01.01)
• код присоединения (63160100102)
• код лица, ответственного за передачу (например, 339803$01)
• служебные символы (++(01):--:--:--:--)
• 48 30-ти минутных срезов мощности по данному присоединению, разделенных символом "0"
• служебные символы конца макета (==).

Каждое поле отделено от предыдущего знаком ":".

Пример макета:

//63002:2003.01.01:63160100102:339803$01:++(01):--:--:--:--
:231600:0:230400:0:234800:0:230000:0:233600:0:233200:0:228000:0:232400:0:224800:0:223200:0
:224000:0:221600:0:218400:0:216000:0:226800:0:224800:0:226000:0:234000:0:233200:0:235200:0
:235200:0:236800:0:237600:0:246800:0:241600:0:248000:0:243600:0:230000:0:238000:0:237200:0
:231200:0:236000:0:256400:0:291200:0:281600:0:312400:0:316000:0:294400:0:296000:0:294800:0
:296400:0:290000:0:279600:0:282000:0:284400:0:274400:0:273600:0:278400:==

База данных АСКУЭ состоит из 16 связанных между собой таблиц, которые содержат в себе информацию как по срезам мощности и структуре предприятия, так и расписание работы, логи работы программ комплекса АСКУЭ.

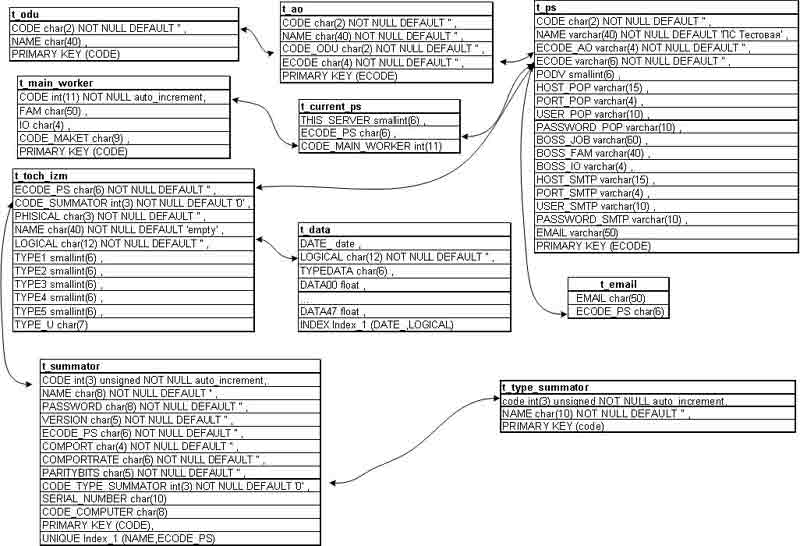

На рисунке изображена структура таблиц, содержащих данные о структуре предприятия и данные АСКУЭ.

Для обеспечения доступа к базе данных АСКУЭ была выбрана СУБД MySQL. Основные критерии, по которым в качестве СУБД АСКУЭ была выбрана MySQL:

• Многоплатформенность - существуют реализации MySQL для всех известных платформ - Win32, Unix, Linux, Novel Netware
• Бесплатное распространение СУБД по открытой лицензии - The MySQL server is distributed under the GPL license.
• Легкость установки и администрирования
• Низкие требования к объему памяти и быстродействию компьютера
• Отсутствие необходимости наличия на компьютере-клиенте MySQL специальной программы-клиента для доступа к базам данных
• Доступ к базам данных осуществляется по локальной сети по протоколу TCP/IP.

• Относительно слабая защищенность данных
• Недостаток инструментов по резервному копированию и архивированию баз данных.

Более подробно про СУБД MySQL можно узнать перейдя по ссылке

Для организации доступа к базам данных необходимо определить пользователей БД. Пользователи должны иметь различные уровни доступа к таблицам БД. В рамках данного проекта было создано два пользователя:

• Аskue_admin - имеет права записи в таблицы, от имени этого пользователя работают программы администрирования, опроса данных, а так же приема и разбора макетов 63002.
• Askue_view - имеет права только на просмотр данных - программы составления баланса, создания и посылки макетов.

Идеология системного комплекса АСКУЭ такова, что задачи по ведению БД, администрированию БД АСКУЭ, пересылке макетов, опросу счетчиков, просмотру данных и составлению отчетных форм, могут вестись как на одном компьютере, так и на разных, причем разделение задач между компьютерами не связано ни какими ограничениями.
